Présentation des ensembles UPM-UPC
– UPC ( Unité de Puissance Courte ) est la partie vérin
– UPM ( Unité de Puissance Multiplicateur) est la partie amplification
On peux facilement mettre la partie UPC sur la machine et la partie UPM en dessous ou dans un coin ou il ne génera pas.
L’UPM est relié à un ou plusieurs UPC par un/ou des flexibles hydraulique qui dépendante d’une part du nombre d’UPC et aussi de la course travail.
UPC 20 (2Tonnes)
Effort sous 6 bars : 19kN
Course totale de 50 à 400 mm
Somme des courses Totales : de 750 à 2400 mm
Somme des courses Travail : de 35 à 240 mm
Effort pneumatique d’approche : 182 Kg
Effort de retour : 168 Kg
UPC 40 (4Tonnes)
Effort sous 6 bars : 40kN
Course totale de 50 à 400 mm
Somme des courses Totales : de 450 à 3000 mm
Somme des courses Travail : de 20 à 220 mm
Effort pneumatique d’approche : 250 Kg
Effort de retour : 220 Kg
UPC 80 (8Tonnes)
Effort sous 6 bars : 80kN
Course totale de 50 à 400 mm
Somme des courses Totales : de 200 à 1500 mm
Somme des courses Travail : de 9 à 100 mm
Effort pneumatique d’approche : 450 Kg
Effort de retour : 375 Kg
UPC 150 (15Tonnes)
Effort sous 6 bars : 150kN
Course totale de 50 à 400 mm
Somme des courses Totales : de 120 à 800 mm
Somme des courses Travail : de 5 à 60 mm
Effort pneumatique d’approche : 700 Kg
Effort de retour : 618 Kg
UPC 300 (30Tonnes)
Effort sous 6 bars : 300kN
Course totale de 50 à 400 mm
Somme des courses Totales : de 58 à 390 mm
Somme des courses Travail : de 2 à 29 mm
Effort pneumatique d’approche : 1125 Kg
Effort de retour : 1036 Kg
UPC 500 (50Tonnes)
Effort sous 6 bars: 500kN
Somme des course totales : de 35 à 250 mm
Somme des course travail: de 1,5 à 18 mm
Effort d’approche :1884 kg
Effort de retour 1685 kg
UPM 100.xx.xx
Rapport de Multiplication
1/39 sous 9 bars
1/69 sous 6 bars
Cylindrée:
Approche = 494 cm3 ( UPM 100.12.22)
Approche = 489 cm3 ( UPM 100.16.39)
Travail = 22 cm3 ( UPM 100.12.22)
Travail = 39 cm3 ( UPM 100.16.39)
Orifice de raccordement : 3x G1 »
Orifice de Gavage: G1/2
UPM 160.xx.xx
Rapport de Multiplication
1/41 sous 9 bars
1/64 sous 6 bars
Cylindrée:
Approche = 1730 cm3 ( UPM 160.20.64)
Approche = 1715 cm3 ( UPM 160.25.145)
Travail = 93 cm3 ( UPM 160.20.64)
Travail = 145 cm3 ( UPM 160 25 145)
Orifice de raccordement : 3x G1 »
Orifice de Gavage: G3/4

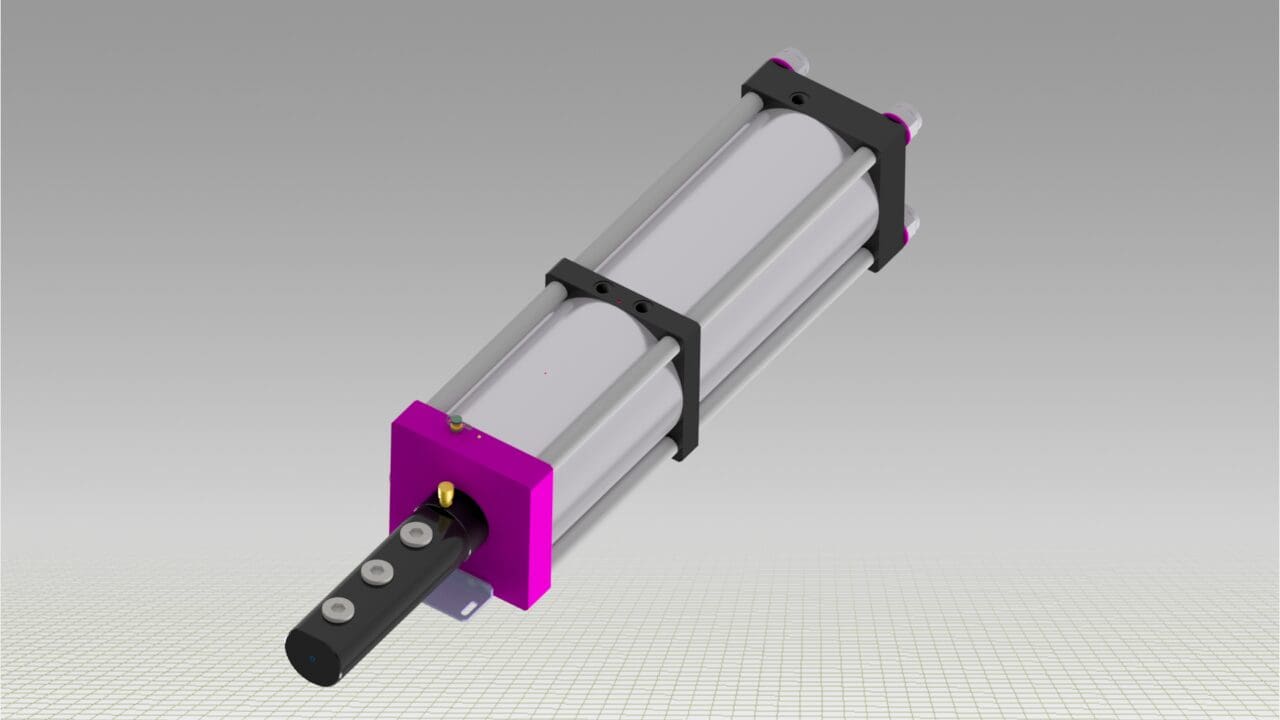

UPM 200.xx.xx
Rapport de Multiplication
1/39 sous 9 bars
1/64 sous 6 bars
Cylindrée:
Approche = 3075 cm3 ( UPM 200.25.145)
Approche = 3044 cm3 ( UPM 200.32.240)
Travail = 145 cm3 ( UPM 200.25.145)
Travail = 238 cm3 ( UPM 200.32.240)
Orifice de raccordement : 3x G1 »
Orifice de Gavage: G1
